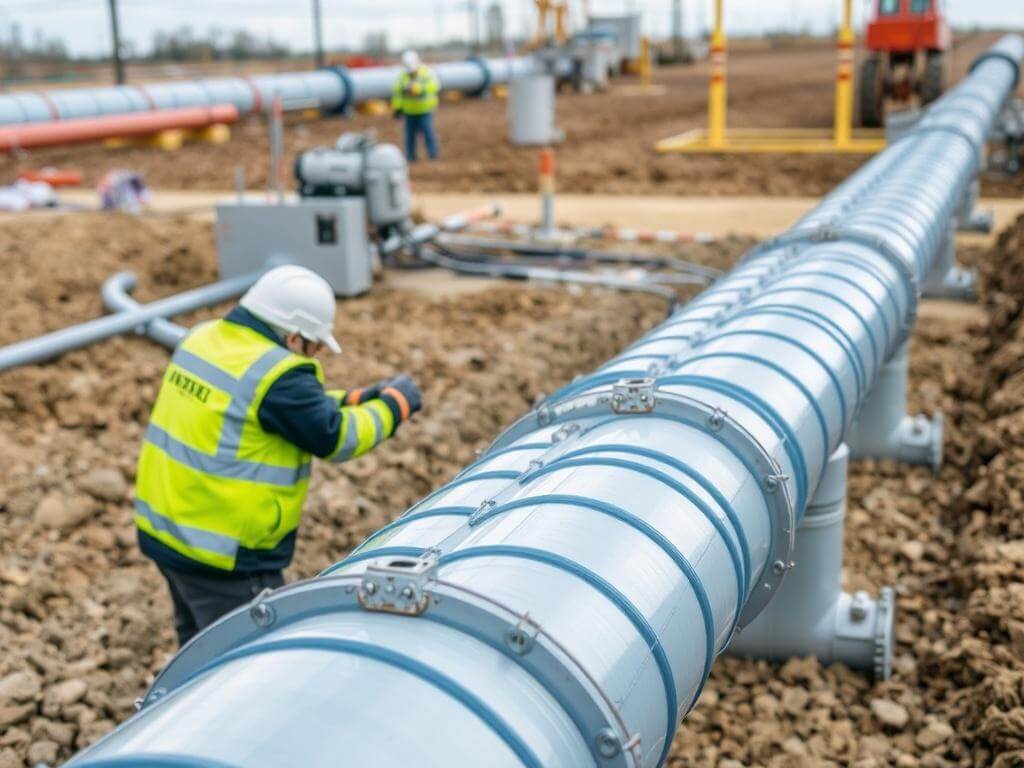

Монтаж наружных трубопроводов: от проекта до надежной эксплуатации

Наружные трубопроводы встречаются повсюду: от водопровода в частном секторе до магистральных сетей на промплощадке. На первый взгляд монтаж наружных трубопроводов — это просто выкопать траншею и уложить трубу, но на практике в деталях кроется половина успеха. В этой статье я расскажу о главных этапах работ, важных технических решениях и типичных ошибках, которых можно избежать.

Пишу без канцелярщины, но с конкретикой. Если планируете монтаж, читайте дальше — найдете практические подсказки для планирования, выбора материалов, защиты от коррозии и пуско-наладки.

Почему монтаж наружных трубопроводов требует внимания

Наружный трубопровод работает в агрессивной среде: влажная почва, перепады температуры, механические нагрузки. Ошибка на этапе монтажа оборачивается аварией, длительным ремонтом и финансовыми потерями. Потому даже простая линия воды нуждается в грамотной подготовке и контроле исполнения.

Кроме технических рисков есть нормативные и экологические требования. Несоблюдение стандартов приводит к штрафам и к необходимости переделывать работу. Проще сделать правильно сразу, чем исправлять потом.

Планирование и подготовка: что делать до рытья траншеи

Хороший монтаж начинается с проекта. В проекте должны быть указаны трасса, глубина заложения, типы и диаметры труб, узлы ввода, места опор, требуемая защита от коррозии и изоляция. Проект служит ориентиром для рабочих и для контроля качества.

Перед началом работ нужно выполнить инженерно-геологические изыскания. Они подскажут несущую способность почвы, уровень грунтовых вод и наличие агрессивных сред. От этих данных зависят методы прокладки и выбор материалов. Пропустить этот этап не стоит.

• Провести топо-геодезическую съемку трассы.
• Сделать геологическое заключение по участку.
• Согласовать трассу с владельцами коммуникаций и властями.
• Подготовить план организации работ и меры охраны труда.

На этапе подготовки определите точки входа и выхода, места временного хранения материалов и порядок складирования. Правильная логистика экономит время и снижает риск повреждений при монтаже.

Выбор материалов: трубы, фитинги и комплектующие

Материал трубы зависит от среды и назначения сети. Не существует универсального варианта, каждый материал имеет свои сильные и слабые стороны. Ниже таблица, которая поможет сориентироваться при выборе.

При выборе обратите внимание на класс прочности, рабочее давление и температурный режим. Для агрессивных грунтов дополнительно оценивайте требования к антикоррозионной защите.

Траншеи, подушка и обратная засыпка

Траншея — это не просто канавка. Глубина, ширина и форма дна должны соответствовать проекту. Важно учитывать сезонные подвижки грунта и возможность образования холодных мостиков в местах ввода в здания.

Подушка под трубу делает опору равномерной. Обычно используют уплотненный песок или мелкий щебень. Толщина и способ уплотнения зависят от диаметра трубы и типа грунта. Неправильная подушка приводит к локальным нагрузкам и трещинам в материале.

• Минимизируйте камни и острые предметы в подушке.
• Устраивайте контрольные точки уровня и уклона каждые 10–20 метров.
• Обратную засыпку выполняйте послойно с уплотнением для предотвращения просадки.

Если прокладываете в слабых грунтах, рассмотрите применение геотекстиля или геосеток. Они стабилизируют насыпи и уменьшают вероятность деформации.

Методы соединения труб и их особенности

Выбор способа соединения зависит от материала трубы и условий эксплуатации. Для стальных труб часто используют сварку. Для полиэтилена применяется термосварка. В отдельных случаях удобны фланцевые или резьбовые соединения.

Сварные соединения обеспечивают герметичность и высокую прочность. Но они чувствительны к квалификации сварщика и к контролю швов. Для PE важна правильная подготовка кромок и контроль температуры сварки. Механические муфты хороши для быстрого монтажа, но их уплотнения нужно периодически проверять.

Ключевые требования к соединениям

Независимо от метода, соединение должно быть проверено неразрушающими методами или гидравлическим испытанием. Обращайте внимание на осевое смещение и радиальные зазоры, они критичны для герметичности и долговечности.

При использовании фланцевых соединений не забывайте о правильной затяжке болтов по схеме крест на крест и замене прокладок при необходимости.

Антикоррозионная защита и изоляция

Для металлических труб коррозия — главный враг. Существует несколько уровней защиты: лакокрасочное покрытие, цинкование, полиэтиленовая оболочка, изоляционные покрытия. Часто применяют комбинированные системы для повышенной надежности.

Изоляция также важна для тепловых сетей. Она уменьшает теплопотери и защищает от промерзания. Материалы для изоляции подбираются по температуре среды и климатическим условиям. Ошибки в утеплении приводят к дополнительным затратам на эксплуатацию и авариям зимой.

Опоры, анкеры и деформационные швы

Длинные участки трубопровода испытывают температурные удлинения и усадку. Без компенсации этих перемещений возникают напряжения и повреждения. Для этого используют скользящие опоры, трубные опоры с подшипниками, анкерные блоки и компенсаторы.

Монтаж опор требует точности. Опоры должны устанавливаться по уровню, с расчетом на усадку и возможные перемещения грунта. Неправильно смонтированная опора быстро выходит из строя и становится источником дополнительных нагрузок на линию.

Испытания и пусконаладка

После монтажа проводят гидравлические или пневматические испытания для проверки герметичности. Давление испытаний обычно превышает рабочее в 1,5–2 раза, но конкретные значения указаны в проектной документации и нормативных актах.

• Подготовьте акты освидетельствования швов и соединений.
• Проверьте уровень опор и состояние изоляции перед испытаниями.
• Фиксируйте результаты испытаний в протоколах и прилагайте фотоматериалы.

Пусконаладка включает промывку, продувку и, при необходимости, заполнение рабочей средой с контролем параметров. Не торопитесь включать систему без полного комплекса проверок.

Техника безопасности и экологические требования

Работы в траншеях опасны. Обрушение стенок, падения, работа под грузами — основные риски. Организуйте ограждения, аварийные выходы, средства индивидуальной защиты и обучение бригады.

Экологические требования касаются защиты грунта и поверхностных вод. При аварии на трубопроводе возможен сброс среды в почву. План ликвидации разлива и методы нейтрализации должны быть предусмотрены заранее.

• Организуйте дренажные мероприятия при высоком уровне грунтовых вод.
• Храните материалы вдали от водоемов и мест с высоким риском подтопления.
• Иметь на площадке аптечку и средства для экстренной остановки работ.

Типичные ошибки и как их избежать

Часто вижу одинаковые просчеты на объектах. Самые распространенные: экономия на подготовке основания, пропуск контроля сварных швов, неправильный выбор прокладки и отсутствие компенсаторов. Эти ошибки приводят к локальным повреждениям и преждевременному ремонту.

Решение простое: строго следовать проекту, привлекать квалифицированные бригады и выполнять контрольные испытания. Лучше потратить ресурсы на качество монтажа, чем оплачивать простой и аварийные ремонты позже.

Примерный план работ и ориентировочные сроки

Сроки зависят от протяженности, сложности трассы и погодных условий. Ниже примерная схема этапов и их длительности для типичного участка 500 метров в умеренном климате.

Это ориентировочный план. На практике учитывайте задержки из-за погоды и необходимость дополнительных согласований при пересечении дорог и коммуникаций.

Заключение

Монтаж наружных трубопроводов — это не набор отдельных операций, а последовательность решений, где каждая деталь влияет на срок службы всей системы. Грамотное проектирование, правильный выбор материалов, качество земляных и монтажных работ, защита от коррозии и тщательное испытание в сумме дают надежную линию, которая прослужит долго и без сюрпризов.

Если вы готовите проект или контролируете подрядчиков, держите фокус на деталях. Лучше один раз вложиться в качество, чем неоднократно тратить средства на исправления. Удачи в проекте и безопасного монтажа.
